我们在CubeMX配置过程中可能会没开启SW调试，然后误把SWDIO调试口改为普通引脚，导致烧录程序后芯片锁片，后续无法进行烧录导致STM32“变砖”，根据以下步骤可解锁。

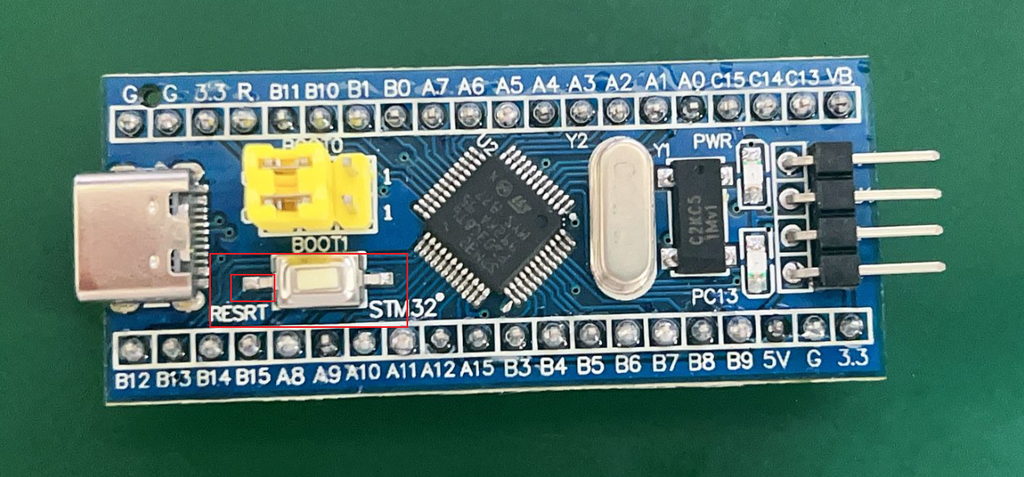

首先找到STM32板子上的NRST引脚，一般有一个RESET按键如图：
一般RESET复位按键的NRST引脚端一侧有一条铜线能看到，另一端为GND不会连接铜线；如果板子上也特地把NRST引脚引出来更加方便，如图所示上排从左往右数第四个丝印为”R”的排针引脚；
STLINK 开发板
SWCLK CLK
SWDIO DIO
GND GND
3.3V/5V 3.3V/5V
RST NRST

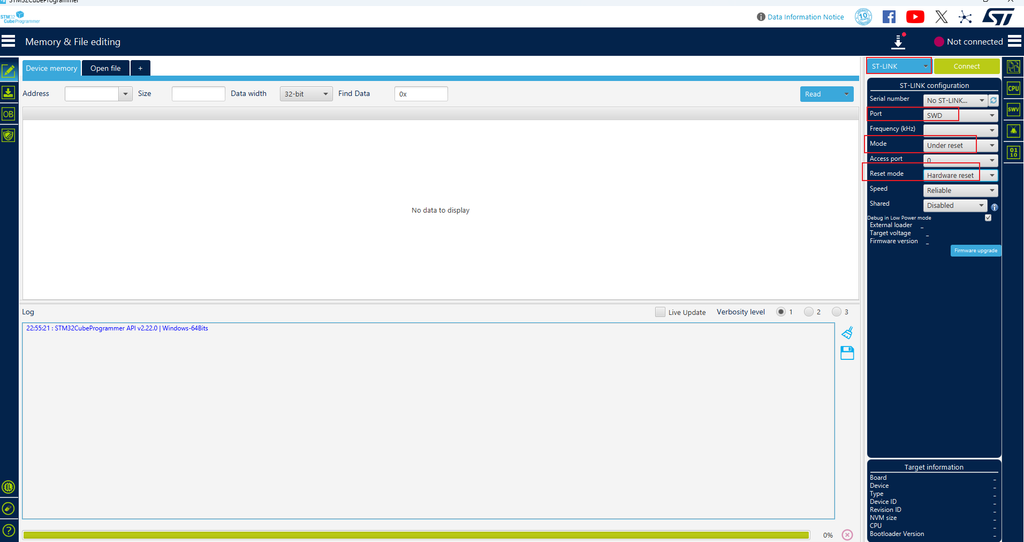

按照上面接线连接好之后打开 STM32CubeProgrammer；按照下图所示配置好：
(PS：STM32CubeProgrammer在官网目前找不到下载路径，不知道官方给干哪儿去了，目前我都是百度网盘下载：https://pan.baidu.com/s/1-7z6Q0Mlscaw8yiCZzfkug 提取码：5eby)

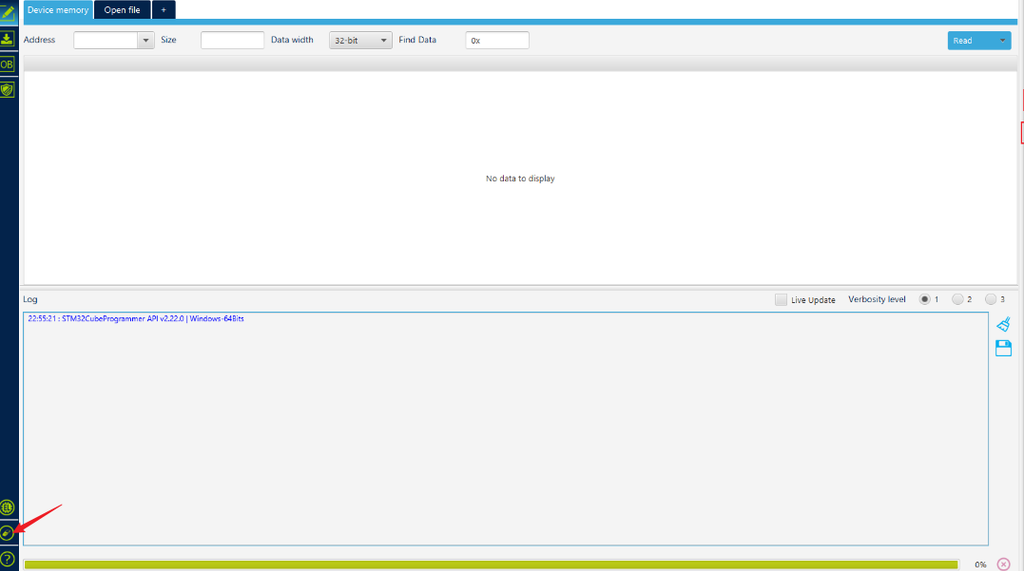

然后一直按住RESET按键，点击Connect，正常是能连接到STM32的；正常连上STM32后点击左下角的第二个橡皮擦，擦除全片程序，随后即可解除STM32锁片，可以正常烧录。
